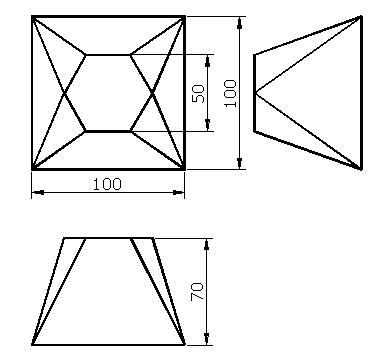

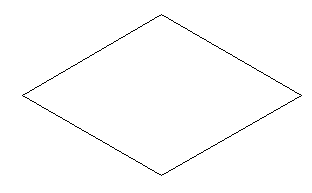

1. 完成一個正方形並轉為東南視角wpe6.jpg (916 bytes):

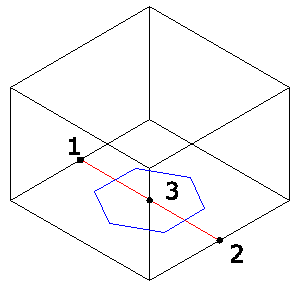

2. 擠出正方形高度70,並於矩形底部中點1與中點2畫一條線,在於該線段中點3畫一個外切圓(C)六邊形

指令: EXTRUDE
選取物件(選取正方形物件)
選取物件:   (Enter] 離開)
路徑(P)/<擠出高度>: 70 (輸入擠出高度)
擠出推拔角度 <0>:  ([Enter])

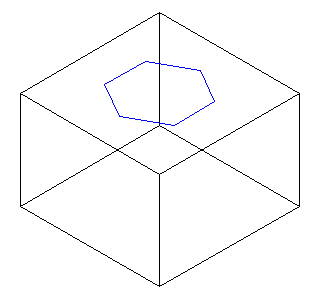

3. 刪除參考線,搬移正六邊形至頂端

指令: MOVE
選取物件:   (選取正六邊形)
選取物件:    (Enter] 離開)
基準點或位移: 0,0,70
位移第二點:   (Enter] )

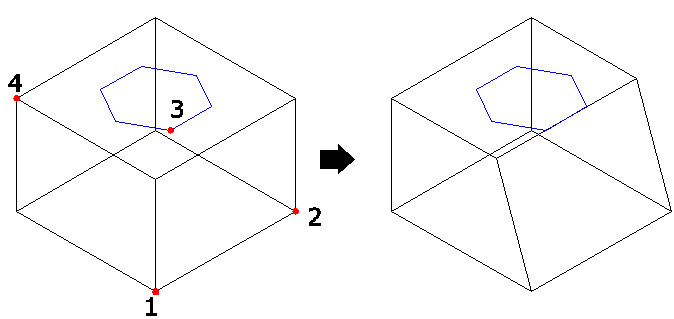

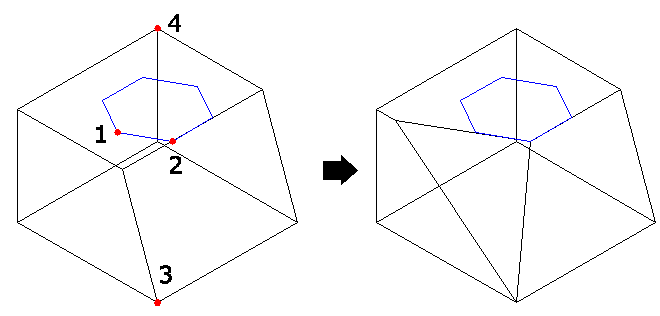

4. 切割第一個平面

指令: SLICE
選取物件:   (選取實體)
選取物件:    (Enter] 離開)
切割平面根據 -- 物件(O)/Z (Z)/視景(V)/XY/YZ/ZX/<三點(3)>: _endp (選取端點1)
平面上的第二點: _endp 於  (選取端點2)
平面上的第三點: _endp 於  (選取端點3)
兩邊(B)/<要保留平面側上的點>: _endp 於   (選取端點4)


5. 切割第二個平面

指令: SLICE
選取物件:   (選取實體)
選取物件:    (Enter] 離開)
切割平面根據 -- 物件(O)/Z (Z)/視景(V)/XY/YZ/ZX/<三點(3)>: _endp (選取端點1)
平面上的第二點: _endp 於  (選取端點2)
平面上的第三點: _endp 於  (選取端點3)
兩邊(B)/<要保留平面側上的點>: _endp 於   (選取端點4)




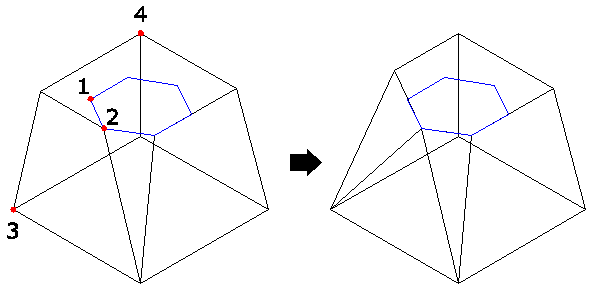

6. 切割第三個平面

指令: SLICE
選取物件:   (選取實體)
選取物件:    (Enter] 離開)
切割平面根據 -- 物件(O)/Z (Z)/視景(V)/XY/YZ/ZX/<三點(3)>: _endp (選取端點1)
平面上的第二點: _endp 於  (選取端點2)
平面上的第三點: _endp 於  (選取端點3)
兩邊(B)/<要保留平面側上的點>: _endp 於   (選取端點4)

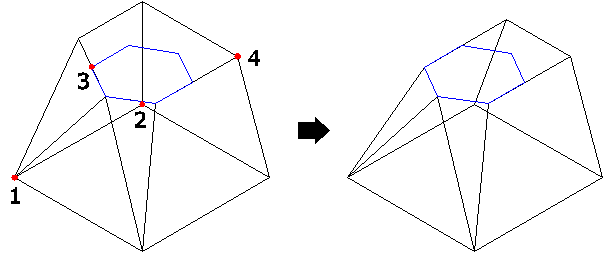

7. 切割第四個平面

指令: SLICE
選取物件:   (選取實體)
選取物件:    (Enter] 離開)
切割平面根據 -- 物件(O)/Z (Z)/視景(V)/XY/YZ/ZX/<三點(3)>: _endp (選取端點1)
平面上的第二點: _endp 於  (選取端點2)
平面上的第三點: _endp 於  (選取端點3)
兩邊(B)/<要保留平面側上的點>: _endp 於   (選取端點4)


8. 切割第五個平面

指令: SLICE
選取物件:   (選取實體)
選取物件:    (Enter] 離開)
切割平面根據 -- 物件(O)/Z (Z)/視景(V)/XY/YZ/ZX/<三點(3)>: _endp (選取端點1)
平面上的第二點: _endp 於  (選取端點2)
平面上的第三點: _endp 於  (選取端點3)
兩邊(B)/<要保留平面側上的點>: _endp 於   (選取端點4)


9. 切割第六個平面

指令: SLICE
選取物件:   (選取實體)
選取物件:    (Enter] 離開)
切割平面根據 -- 物件(O)/Z (Z)/視景(V)/XY/YZ/ZX/<三點(3)>: _endp (選取端點1)
平面上的第二點: _endp 於  (選取端點2)
平面上的第三點: _endp 於  (選取端點3)
兩邊(B)/<要保留平面側上的點>: _endp 於   (選取端點4)


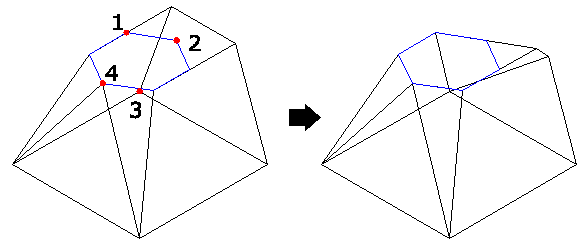

10. 切割第七個平面

指令: SLICE
選取物件:   (選取實體)
選取物件:    (Enter] 離開)
切割平面根據 -- 物件(O)/Z (Z)/視景(V)/XY/YZ/ZX/<三點(3)>: _endp (選取端點1)
平面上的第二點: _endp 於  (選取端點2)
平面上的第三點: _endp 於  (選取端點3)
兩邊(B)/<要保留平面側上的點>: _endp 於   (選取端點4)

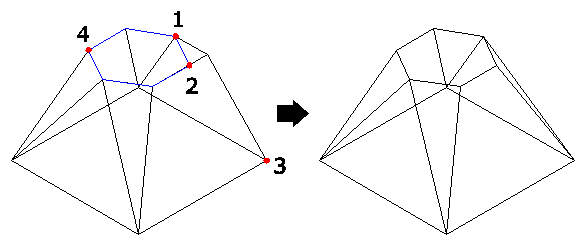

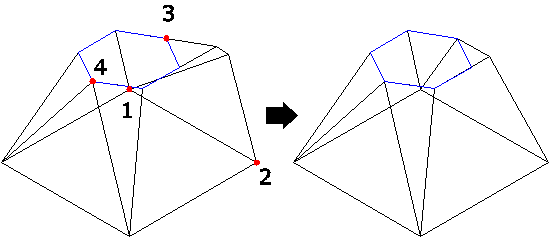

11. 切割第八個平面,完成圖形,刪除六邊形

指令: SLICE
選取物件:   (選取實體)
選取物件:    (Enter] 離開)
切割平面根據 -- 物件(O)/Z (Z)/視景(V)/XY/YZ/ZX/<三點(3)>: _endp (選取端點1)
平面上的第二點: _endp 於  (選取端點2)
平面上的第三點: _endp 於  (選取端點3)
兩邊(B)/<要保留平面側上的點>: _endp 於   (選取端點4)
