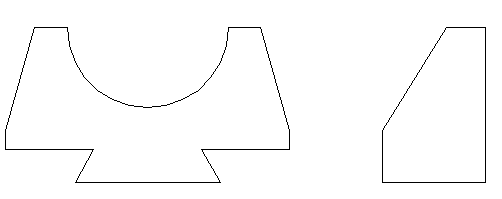

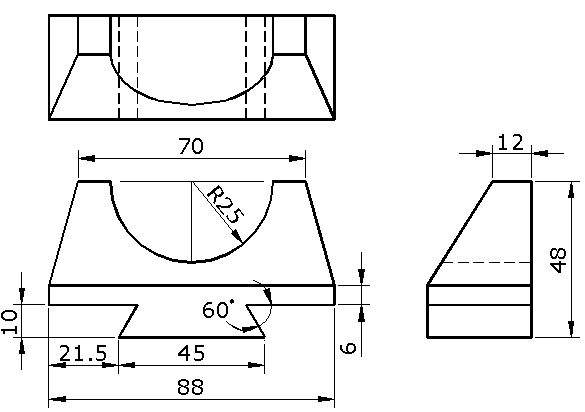

1. 完成兩個2D圖形如下:

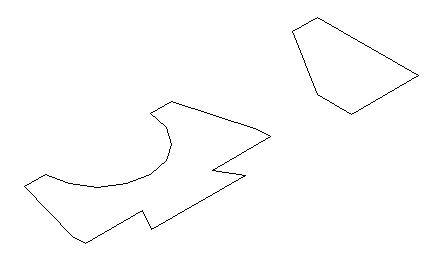

2. 執行REGION將圖形全部選取建立成面域,並轉為東南視角wpe6.jpg (916 bytes)

指令: VPOINT

旋轉(R)/<檢視點> <0.0000,0.0000,1.0000>:  -1,-1,1

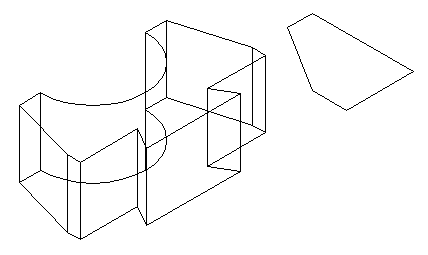

3. 選取第一個圖形擠出高度32

指令: EXTRUDE
選取物件(選取第一個物件)
選取物件:   (Enter] 離開)
路徑(P)/<擠出高度>: 32 (輸入擠出高度)
擠出推拔角度 <0>:  ([Enter])

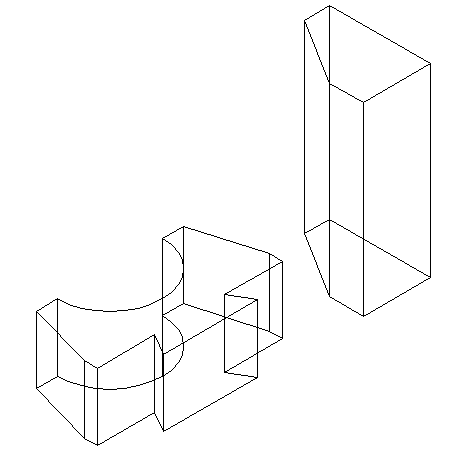

4. 選取第一個圖形擠出高度88

指令: EXTRUDE
選取物件(選取第二個物件)
選取物件:   (Enter] 離開)
路徑(P)/<擠出高度>: 88 (輸入擠出高度)
擠出推拔角度 <0>:  ([Enter])

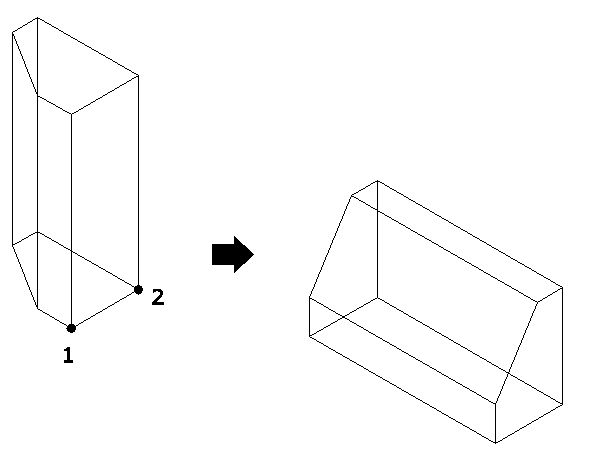

4. 旋轉第二個圖形90

指令:ROTATE3D
選取物件:    (選取物件2)
選取物件:   ([Enter]離開)
軸根據 -- 物件(O)/最後一個(L)/視景(V)/X (X)/Y (Y)/Z (Z)/<二點(2)>: _endp (選取端點1)
於 軸上第二點: _endp            (選取端點2)
<旋轉角度>/參考(R): 90   (旋轉角度90)

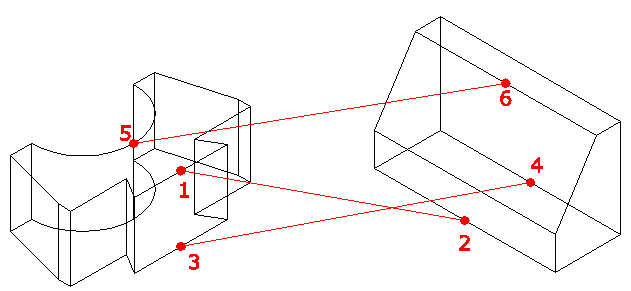

5. 對齊物件1與物件2

指令: ALIGN
選取物件:    (選取物件1)
選取物件:   ([Enter]離開)
指定第一個來源點: _mid 於    (選取中點1)
指定第一個目標點: _mid 於    (選取中點2)
指定第二個來源點: _mid 於   (選取中點3)
指定第二個目標點: _mid 於   (選取中點4)
指定第三個來源點或 <繼續>: _mid 於  (選取中點5)
指定第三個目標點: _mid 於  (選取中點6)

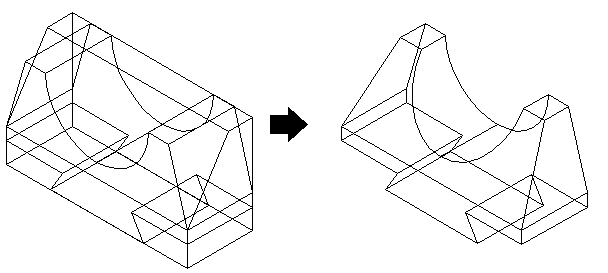

6. 選取物件1與物件2作交集完成圖形!!

指令: INTERSECT
選取物件: (選取兩個實體)
選取物件([Enter]離開)
