更新日期：88/8/26     主題：XLINE巧妙運用二

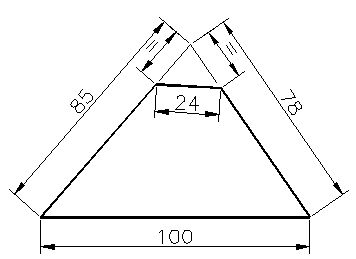

範例：繪製圖形條件如圖所示：

說明：

      1.先畫出水平線100：

指令: LINE
起點:               (選取任意點1)
下一點: 100     (打開F8將游標水平右邊移動輸入100)
下一點:            ([Enter] 離開)

 2.於兩端點分別畫上半徑85與78的圓

指令: CIRCLE

三點(3P)/二點(2P)/相切,相切,半徑(T)/<中心點>:   (選取圓心1)

直徑(D)/<半徑> <78.0000>:    ( 輸入85)

指令: CIRCLE

三點(3P)/二點(2P)/相切,相切,半徑(T)/<中心點>:   (選取圓心2)

直徑(D)/<半徑> <78.0000>:    ( 輸入78)

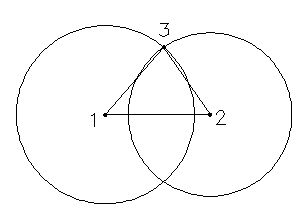

3.完成已知邊長三邊形後,再將二個輔助圓刪除!

指令: LINE

起點:         (選取端點1)

下一點:      (選取交點3)

下一點:      (選取端點2)

下一點:      ([Enter] 離開)

4.執行XLINE繪製二等分輔助線

指令: XLINE
水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)/<起點>:   (輸入選項B)
角度頂點:    (選取交點3)
角度起點:     (選取交點1)
角度終點:     (選取交點2)
角度終點:    ([Enter] 離開)

5.偏移複製輔助線

指令: OFFSET
通過(T)/偏移距離 <10.0000>:    (輸入距離12)
選取要偏移複製的物件:             (選取物件1)
在哪一側做偏移複製?                (選取方向點2)
選取要偏移複製的物件:             (選取物件1)
在哪一側做偏移複製?                (選取方向點3)
選取要偏移複製的物件:              ([Enter]離開)

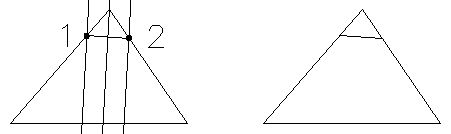

6.繪製線段並刪除三條XLINE輔助線

指令: LINE
起點:               (選取交點1)
下一點:            (選取交點2)
下一點:            ([Enter] 離開)

7.修剪線段完成圖形!!

指令: TRIM
選取切割邊緣: (投影模式 = UCS, 邊緣模式 = 不延伸)
選取物件:        (選取物件1)
選取物件:        ([Enter] 離開)
<選取要修剪的物件>/投影(P)/邊緣(E)/退回(U):  (選取物件2)
<選取要修剪的物件>/投影(P)/邊緣(E)/退回(U): (選取物件3)
