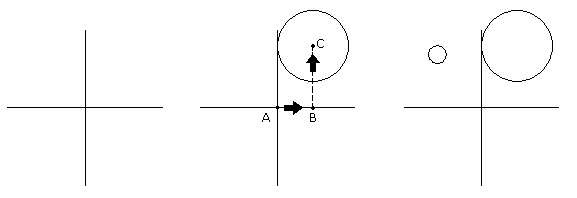

1. 執行LINE任意繪製水平與垂直中心線。
2. 繪製半徑40的圓：
指令: CIRCLE
指定圓的中心點或 [三點(3P)/兩點(2P)/相切,相切,半徑(T)]: tk (輸入TK開始追蹤中心點)
第一追蹤點: (選取交點A)
下一點 (按 ENTER 來結束追蹤): 40 (打開F8將游標往0度移動後輸入40，求得B點位置)
下一點 (按 ENTER 來結束追蹤): 70 (將游標往90度方向移動後輸入70，求得C位置點 )
下一點 (按 ENTER 來結束追蹤): (結束追蹤，輸入[Enter])
指定圓的半徑或 [直徑(D)]: 40 (輸入正確半徑值)

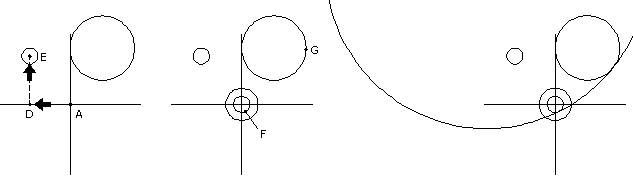

3. 繪製半徑10的圓：
指令: CIRCLE
指定圓的中心點或 [三點(3P)/兩點(2P)/相切,相切,半徑(T)]: tk (輸入TK開始追蹤中心點)
第一追蹤點: (選取交點A)
下一點 (按 ENTER 來結束追蹤): 50 (打開F8將游標往180度移動後輸入50，求得D點位置)
下一點 (按 ENTER 來結束追蹤): 60 (將游標往90度方向移動後輸入60，求得E位置點 )
下一點 (按 ENTER 來結束追蹤): (結束追蹤，輸入[Enter])
指定圓的半徑或 [直徑(D)] <40.0000>: 10 (輸入正確半徑值)
4. 於交點A分別繪製二個半徑10與20的圓。
5. 繪製半徑200切圓：
指令: CIRCLE
指定圓的中心點或 [三點(3P)/兩點(2P)/相切,相切,半徑(T)]: t (輸入切切半徑選項)
指定物件上的點作為圓的第一個切點: (選取切點F)
指定物件上的點作為圓的第二個切點: (選取切點G)
指定圓的半徑 <20.0000>: 200 (輸入半徑)

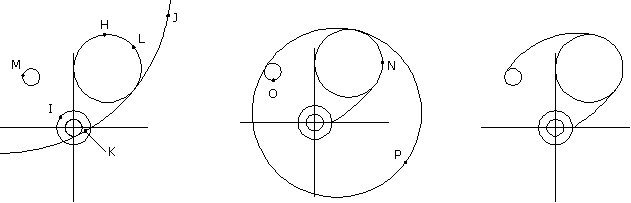

6. 修整切弧：
指令: TRIM
目前的設定: 投影=UCS 邊緣=延伸
選擇修剪邊緣 ...
選取物件: (選取圓H)
選取物件: (選取圓I)
選取物件: (結束選取，輸入[Enter)
選取要修剪的物件或 [投影(P)/邊緣(E)/復原(U)]: (選取裁切端J)
選取要修剪的物件或 [投影(P)/邊緣(E)/復原(U)]: (選取裁切端K)
選取要修剪的物件或 [投影(P)/邊緣(E)/復原(U)]: (結束選取，輸入[Enter)
7. 繪製半徑100切圓：
指令: CIRCLE
指定圓的中心點或 [三點(3P)/兩點(2P)/相切,相切,半徑(T)]: t (輸入切切半徑選項)
指定物件上的點作為圓的第一個切點: (選取切點L)
指定物件上的點作為圓的第二個切點: (選取切點M)
指定圓的半徑 <200.0000>: 100 (輸入半徑)
8. 修整切弧：
指令: TRIM
目前的設定: 投影=UCS 邊緣=延伸
選擇修剪邊緣 ...
選取物件: (選取圓N)
選取物件: (選取圓O)
選取物件: (結束選取，輸入[Enter)
選取要修剪的物件或 [投影(P)/邊緣(E)/復原(U)]: (選取裁切端P)
選取要修剪的物件或 [投影(P)/邊緣(E)/復原(U)]: (結束選取，輸入[Enter)

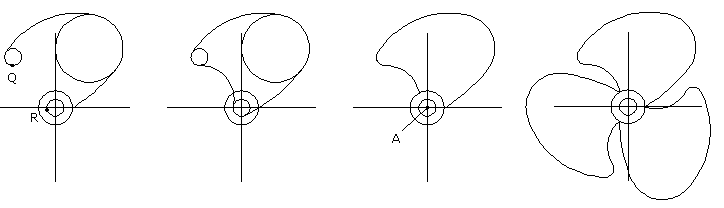

9, 繪製半徑40圓角：
指令: _fillet
目前的設定值: 模式 = TRIM, 半徑 = 40.0000
選取第一個物件或 [聚合線(P)/半徑(R)/修剪(T)]: (選取圓邊Q)
選取第二個物件: (選取圓邊R)
10. 修整切弧：將弧作修剪完成第一片扇頁
11. 將完成的扇頁作環形陣列三個：
指令: array
選取物件: (選取所有的弧)
選取物件: ([Enter])
輸入陣列的型式 [矩形(R)/環形(P)] <R>: p
指定陣列的中心點: (選取圓心A)
輸入陣列中項目的個數: 3
指定要佈滿的角度 (+=逆時鐘, -=順時鐘) <360>: ([Enter])
旋轉陣列的物件? [是(Y)/否(N)] <Y>: ([Enter])
