更新日期：88/3/1     主題：腳本檔設計全程演練

一•腳本檔設計說明：

• 『腳本檔』是可以用來執行一連串AutoCAD的功能指令

• 透過腳本檔可以連結幻燈片製作一個自動或手動的簡報

• 如果您有一批圖面須作同一個動作修改或繪圖，可以利用腳本檔來替您批次執行。

　

二•編寫腳本檔前先執行一次全程的演練：

• 在了解腳本檔之前我們先在AutoCAD演練下列指令的全程動作：

指令: LIMITS                        <-- 定義A4作圖範圍

重設模型空間的圖面範圍:

打開(ON)/關閉(OF)/<左下角點> <0.0000,0.0000>: 0,0

右上角點 <420.0000,297.0000>: 297,210

指令: ZOOM                      <-- 將視窗放大至作圖範圍

全部(A)/中心點(C)/動態(D)/圖面範圍(E)/前次(P)/比例[X/XP](S)/窗選(W)/<即時>: A

指令: COLOR                      <-- 變更目前的作圖顏色

新物件的顏色 <BYLAYER>: 5

指令: RECTANG              <-- 畫一個A4的矩形框

倒角(C)/高程(E)/圓角(F)/厚度(T)/寬度(W)/<第一角點>: 0,0

另一角點: 297,210

指令: COLOR                     <-- 變更目前的作圖顏色

新物件的顏色 <5 (blue)>: 6

指令: TEXT                      <-- 於中間寫入文字

對正(J)/字型(S)/<起點>: M

中央點: 148,105

高度 <2.5000>: 10

旋轉角度 <0>: 0

文字: Hi-Good Luck!!

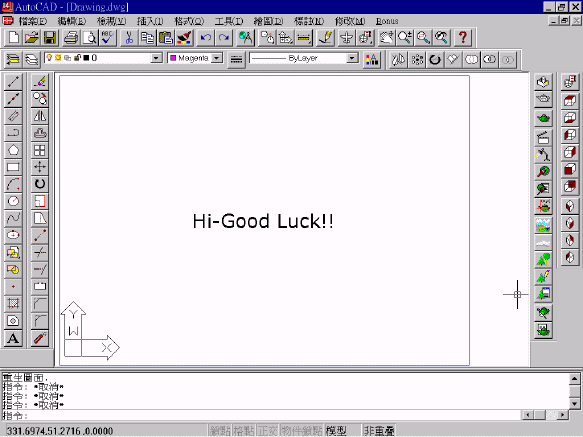

<完成後出現的螢幕效果>



　

三•將演練的結果寫成一個腳本檔：

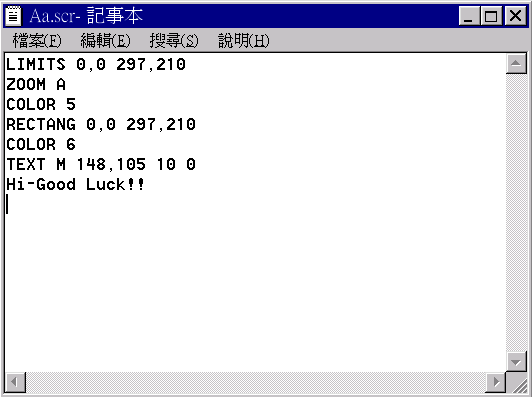

• 請開啟『記事本』準備編寫腳本檔，檔案名稱可自訂副檔名必須為scr

• 編寫下列內容於並存檔於AA.scr中：<切記不可以有多餘的空格或空行>

• 說明： <寫完後記得 [Enter] 至下一行>

Script敘述	說明
LIMITS 0,0 297,210	設定圖紙範圍
ZOOM A	將視窗放大至作圖範
COLOR 5	變更目前的作圖顏色
RECTANG 0,0 297,210	畫一個A4的矩形框
COLOR 6	變更目前的作圖顏色
TEXT M 148,105 10 0	於中間寫入文字
Hi-Good Luck!!	寫入的文字內容

　

四•執行腳本檔：請開啟一張新圖

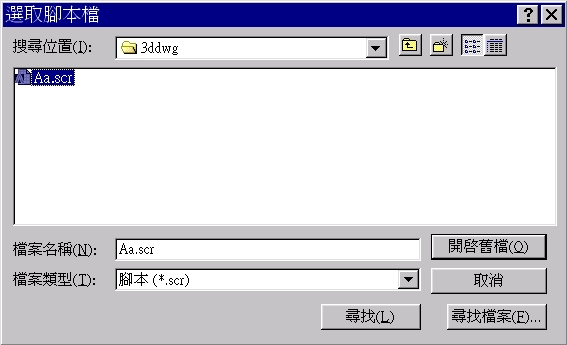

指令: SCRIPT    <出現交談框>

• 選取AA.scr檔，再按選『開啟舊檔』

• 選取後，即迅速執行腳本檔中的指令內容
