線型檔案種類

AutoCAD在早期R13以前的版本，標準線型檔為ACAD.lin，其線型設計是以英制尺寸為標準，所以當我們在使用公制尺寸的圖面上，必需同步調整LTSCALE才來清楚的看見效果，在R14新版本上，如果您載入一張新圖，當您選取公制的草圖時，AutoCAD會為您自動抓取ACADISO.lin檔，選擇英制則抓取ACAD.lin檔，很明確的分出公制與英制線型檔非常方便，線型檔案分為下列二種：

基本線型檔 是一種較簡單的格式，它只能以水平方向來繪製線型，從早期的舊版本一直都存在的線型設計，例如：

進階線型檔 是一種複雜的格式，它可配合水平方向線與文字或造型檔來繪製線型，從R13版本就開始有的線型設計

例如：


　

線型設計注意事項說明

  1. AutoCAD線型檔副檔必須為*.lin檔,標準線型檔案為ACAD.lin及ACADISO.lin請配合文書編輯器來設計編輯，請參考第五章第3單元設定您要使用的記事本
  2. 修改完成後，必須重新載入線型，新可透過 “linetype” 選項 "load”，或圖層指令“layer”於修改線型同時來載入新線型 (可選取工具列 鍵來設定)
  3. 載入新線型設計也可經由“-linetype”指令中的選項“create”來建立新的線型，    並指定存放的線型路徑及名稱
  4. 配合文字的進階線型設計，會因為所使用的字型來源不同，很難控制其適當位置，     必須要配合不斷的尺寸調整，請特別注意
  5. 如果您圖面上有用到自行設計的線型，當圖檔至其他電腦上請一併將該線型檔複製過去，否則AutoCAD找不到定義的線型會以連續線來顯示

　

基本線型設計定義說明

格式說明 *linetype-name, description

alignment,dash-1,dash-2,dash3,…….,dash4
  1. linetype-name: 線型名稱
  2. description: 說明
  3. alignment: 對齊方式，AutoCAD 目前僅提供一種對齊方式，即 “A”
  4. dash-1,dash-2,….dash-n: 實際線型描述，提筆為負值，下筆為正值

　

基本線型設計範例

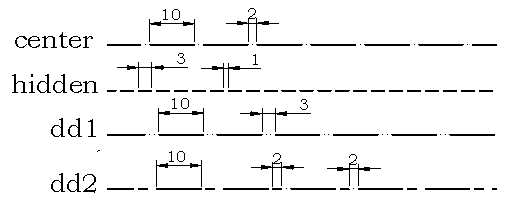

範例說明：設計一組專用線型檔線段條件如下, 並存成TEST.lin檔

  • 呼叫您的『記事本』，開啟一個TEST..lin新檔
  • 輸入下列線型描述 : (請注意!! 繪製一個點其值為0)

*center,----- . ----- . ----- . ----- . ----- <--線型說明大慨示意即可

A,10,-1,0,-1

*hidden,-- -- -- -- -- -- -- -- -- -- -- -- --

A,3,-1

*dd1, ----..-----..-----..-----..-----..-----

A,10,-1,0,-1,0,-1

*dd2, ----- -- . ----- -- . ----- -- . -----

A,10,-1,2,-1,0,-1
  • 儲存成 TEST.lin

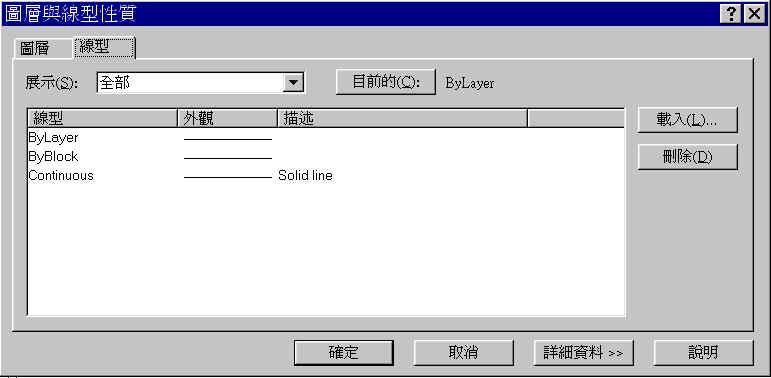

  • 輸入LINETYPE或選取 出現下列交談框，選取『載入』:

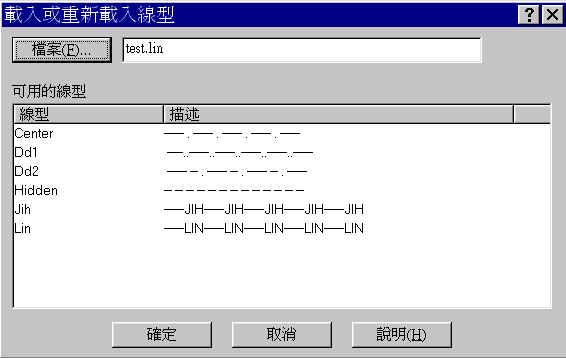

  • 選取載入件後，再將『檔案』更換為test.lin，如果您建立的內容正確的話，『可用線型』即出現您設計的線型:

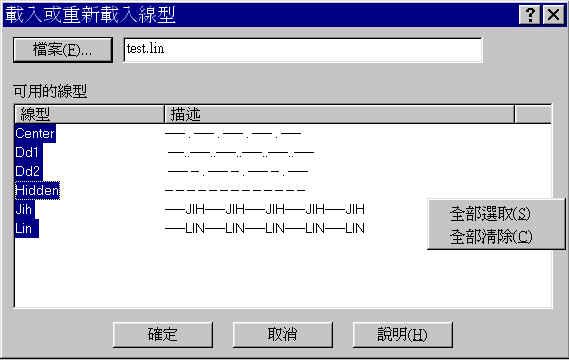

  • 請將滑鼠移到清單中按選右鍵，出現選項，請選取『全部選取』：

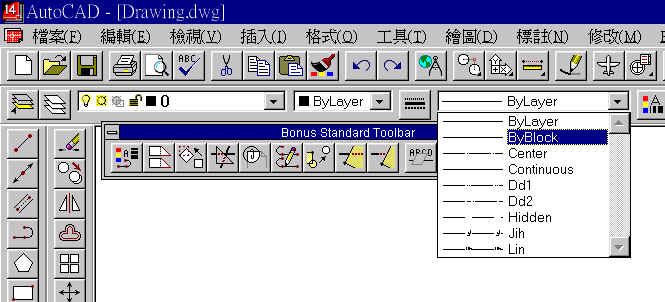

  • 全部選取後請按選『確定』離開，完成後線型出現於工具列上，試著畫畫看是否正確:


　

進階線型設計定義說明

格式說明 造型 [造型名稱, shx 檔名] 或

造型 [造型名稱, shx 檔名, 轉換]

文字[“字串”,字型名稱] 或

文字 [“字串”,字型名稱]
  • “轉換” 選擇性的項目, 每一個必須以逗號作前導

語 法

功 能

說 明

R=##

相對旋轉

 指相對於繪製線段之文字旋轉角度

A=##

絕對旋轉

 指絕對於原點之文字旋轉角度

S=##

比例縮放

 相乘於字型高度的比例係數, 建議將字型高度設定為0

X=##

X偏移

 從上一段線段末端之X 增減量

Y=##

Y偏移

 從上一段線段末端之X 增減量
  • 建議線型設計部分所使用之字型, 儘可單獨使用一組,不要與其他圖上之字型共用一組

　

進階線型設計範例

範例說明：設計複雜線型檔線段條件如下, 加入至 TEST.lin 檔


　

呼叫『記事本』test.lin檔案並增加下列線型描述 (紅色字部分) :

*center,----- . ----- . ----- . ----- . -----

A,10,-1,0,-1

*hidden,-- -- -- -- -- -- -- -- -- -- -- -- --

A,3,-1

*dd1, ----..-----..-----..-----..-----..-----

A,10,-1,0,-1,0,-1

*dd2, ----- -- . ----- -- . ----- -- . -----

A,10,-1,2,-1,0,-1

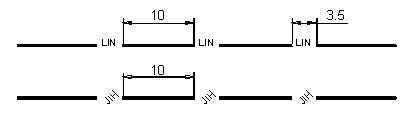

*LIN,-----LIN-----LIN-----LIN-----LIN-----LIN

A,10,-0.5,["LIN",STANDARD,S=1,R=0,X=0,Y=0],-3

*JIH,-----JIH-----JIH-----JIH-----JIH-----JIH

A,10,-0.5,["JIH",STANDARD,S=1,R=45,X=1,Y=-1],-3

  • 在將線型載入試著畫畫看!!
