一、剖面線型檔案類別及啟用說明

二、剖面線型設計定義

*pattern-name, description

        angle,x-origin,y-origin,delta-x,delta-y,dash1,dash2…

pattern-name 剖面型式名稱
description: 剖面線型描述
angle 畫線角度
x-origin,y-origin X與Y相對於原點距離值
delta-x,delta-y X與Y偏移量
dash1,dash2… 線型描述, 如果為連續線可定義可省略
  • 範例說明:

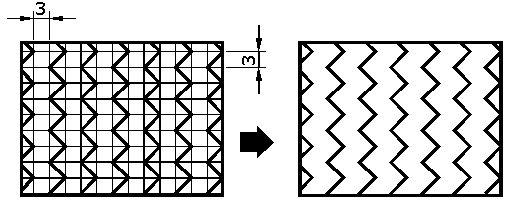

1. 先將欲完成的剖面線型大略繪製出來，細線為參考格線，粗線為要設計的剖面 效果 (參考格線方便於設計時)


2.決定一個原點位置，可為任意的一點，最好是畫線的起點


　

3.定義好線型的名稱,及線型描述 (可省略描述部分)：

    *AA3,/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\

      名稱                         描述部分

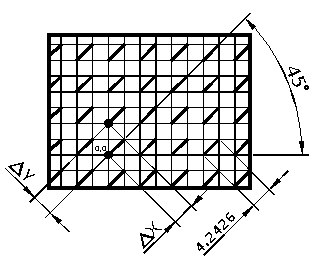

4.判斷需要幾種不同的線型種類,目前為45度及–45度方向兩種，首先來描述第

一組45度線型：


45,0,0,4.2426,4.2426,4.2426,-4.2426

45:畫線角度

0,0:相對於原點的畫線起點

4.2426:下筆畫線

4.2426:提筆間隔

4.2426:X偏移量

-4.2426:Y偏移量

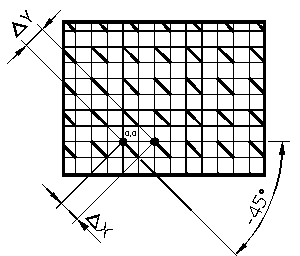

5.再來描述第二組–45 (或315度) 線型：


-45,0,0,4.2426,4.2426,4.2426,-4.2426

-45:畫線角度

0,0:相對於原點的座標值

4.2426:下筆畫線

4.2426提筆間隔

4.2426:X偏移量

-4.2426:Y偏移量

完整敘述：請用記事本開啟一個AA3.pat新檔建立下列資料：

*AA3,/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\

                    45,0,0,4.2426,4.2426,4.2426,-4.2426

                    -45,0,0,4.2426,4.2426,4.2426,-4.2426

　

三、交談框式載入新剖面線

  • 選取下拉式功能表à 繪圖à 剖面線 (也可於命列列輸入BHATCH)

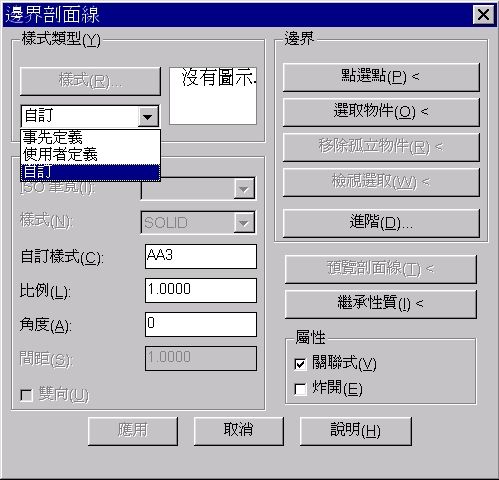

  • 出現交談框後，於樣是類型中選取『自訂』並於自訂樣式中輸入名稱AA3


先將樣式類型設定至『自訂』

將自訂樣式設為AA3

　

四、指令式載入新剖面線

指令: HATCH       (輸入HATCH指令)

輸入樣式名稱或 [列示(?)/實體(S)/使用者定義(U)] <AA1>: AA3 (輸入名稱)

樣式比例 <1.0000>: (輸入比例值)

樣式角度 <0>:        (輸入角度值)

選取剖面線邊界或按下 ENTER 選擇剖面線選項,

選取物件:                (選取物件)

選取物件:                ([Enter] 離開)
