    範例一：完成下列圖形



指令: LINE
起點:            (選取任意一點為起點)
下一點: 76  (打開F8將滑鼠往P1水平右邊移動輸入76)


下一點: 65/3 (將滑鼠往P2垂直上方移動輸入65/3)


下一點: 76/3 (往P3水平左邊移動輸入76/3)



下一點: 65/3 (將滑鼠往P4垂直上方移動輸入65/3或用上下來尋找輸入的值)

下一點: 76/3 (往P5水平左邊移動輸入76/3或用上下來尋找輸入的值)


下一點: 65/3 (將滑鼠往P6垂直上方移動輸入65/3或用上下來尋找輸入的值)

下一點: 76/3 (往P7水平左邊移動輸入76/3或用上下來尋找輸入的值)


下一點: C (封閉起點與結束點)


    範例二：如果階梯的長寬值為小數點非整數模式時，千萬不要輸入105.6/6，將該值以假分數輸入即1056/60

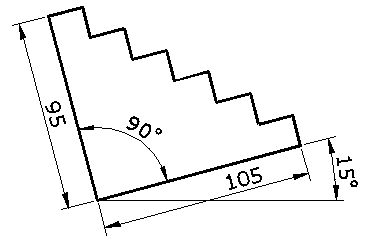

   範例三：如果圖形旋轉了一個角度，您可以在繪圖前先將SNAPANG設為15再執行畫先動作，記得將F8打開
