更新日期：88/3/18     主題：SCALE之巧妙運用

範例：繪製圖形條件如圖所示：

寬為高的兩倍

說明：

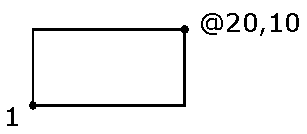

      1.先畫出矩形框：(長寬比為2:1)

指令: RECTANG
倒角(C)/高程(E)/圓角(F)/厚度(T)/寬度(W)/<第一角點>:  (選取任意點1)
另一角點: @20,10

      2.以矩形的對角點為圓直徑點：(長寬比為2:1)

指令: CIRCLE
三點(3P)/二點(2P)/相切,相切,半徑(T)/<中心點>: 2P
直徑上第一點: _endp 於  (選取端點1)
直徑上第二點: _endp 於  (選取端點2)

3. 雖然矩形比例對了，但是尺寸條件還不正確，所以用Scale來作正確的調整：

指令: SCALE
選取物件:           (選取圓與矩形)
選取物件:            ([Enter] 離開選取)
基準點: _qua 於  (選取四分點1)
<比例係數>/參考(R): R  (輸入參考模式R)
參考長度 <1>: _qua 於    (選取四分點1，即舊長度的第一點)
第二點: _qua 於   (選取四分點2，即舊長度的第二點)
新的長度: 75         (輸入新的長度點)

重點叮嚀：

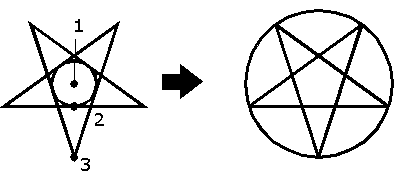

• SCALE輸入參考選項"R"時，由您輸入的新舊值讓AutoCAD幫您換算比例值，參考長度與新長度可用輸入數值與選點量取模式，值得注意的是，如果您新舊都用量取長度的方式時，當您給舊長度的第一個參考點同時也會是新長度的第一參考點，請參考下列範例：

指令: SCALE
選取物件:            (選取圓)
選取物件:             ([Enter] 離開選取)
基準點: _cen 於   (選取中心點1)
<比例係數>/參考(R): R   (輸入參考模式R)
參考長度 <1>: _cen 於   (選取中心點1)
第二點: _qua 於      (選取四分點2)

新的長度:               (選取端點3)
