範例：繪製圖形條件如圖所示：

內部為五個等圓       rotate_1.GIF (2851 bytes)

說明：

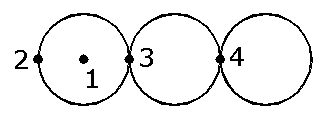

      1.用任意的半徑畫出三個等圓：

指令: CIRCLE
三點(3P)/二點(2P)/相切,相切,半徑(T)/<中心點>:  (選取任意點1)
直徑(D)/<半徑> <10.0000>: 10   (半徑任意)

指令: COPY
選取物件:   (選取圓)
選取物件:    ([Enter] 離開)
<基準點或位移>/多重(M): M   (輸入多重複製選項M)
基準點: _qua 於           (選取四分點2)
位移第二點: _qua 於  (選取四分點3)
位移第二點: _qua 於  (選取四分點4)
位移第二點:               ( [Enter] 離開)


      2.才剛完成的圓AutoCAD會記錄其半徑值，繼續畫出上下兩個圓：

指令: CIRCLE
三點(3P)/二點(2P)/相切,相切,半徑(T)/<中心點>: T  (輸入選項T)
輸入切線規格:            (選取圓切點1)
輸入第二個切線規格:  (選取圓切點2)
半徑 <10.0000>:  (輸入10如果內定值與上一個相同則輸入 [Enter])


指令:CIRCLE
三點(3P)/二點(2P)/相切,相切,半徑(T)/<中心點>: T  (輸入選項T)
輸入切線規格:            (選取圓切點3)
輸入第二個切線規格:  (選取圓切點4)

半徑 <10.0000>:   (輸入10如果內定值與上一個相同則輸入 [Enter])

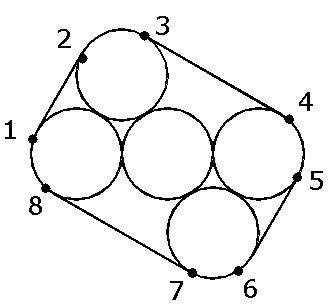

3. 畫出四條切線：

指令:LINE
起點: _tan 於      (選取切點1)
下一點: _tan 於  (選取切點2)
下一點:     ([Enter] 離開)

指令:LINE
起點: _tan 於      (選取切點3)
下一點: _tan 於  (選取切點4)
下一點:     ([Enter] 離開)

指令:LINE
起點: _tan 於      (選取切點5)
下一點: _tan 於  (選取切點6)
下一點:    ([Enter] 離開)

指令:LINE
起點: _tan 於    (選取切點7)
下一點: _tan 於  (選取切點8)
下一點:    ([Enter] 離開)

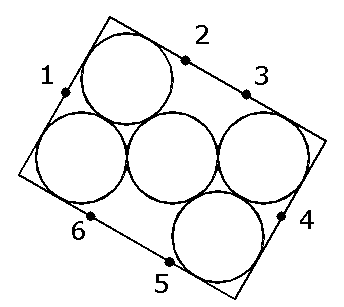

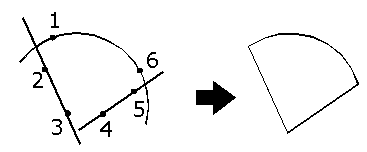

4. 利用 FILLET來修整線段：(重複上一個指令只要[Enter]即可)

指令: FILLET
(修剪模式) 目前的圓角半徑 = 10.0000  (如果半徑不為10先設定半徑值，如下列流程)
聚合線(P)/半徑(R)/修剪(T)/<選取第一個物件>: R
輸入圓角半徑 <0.0000>: 0

指令: FILLET
(修剪模式) 目前的圓角半徑 = 0.0000
聚合線(P)/半徑(R)/修剪(T)/<選取第一個物件>: (選取物件點1)
選取第二個物件:  (選取物件點2)

指令: FILLET
(修剪模式) 目前的圓角半徑 = 0.0000
聚合線(P)/半徑(R)/修剪(T)/<選取第一個物件>: (選取物件點3)
選取第二個物件:    (選取物件點4)


指令:FILLET
(修剪模式) 目前的圓角半徑 = 0.0000
聚合線(P)/半徑(R)/修剪(T)/<選取第一個物件>:  (選取物件點4)
選取第二個物件:   (選取物件點5)


指令: FILLET
(修剪模式) 目前的圓角半徑 = 0.0000
聚合線(P)/半徑(R)/修剪(T)/<選取第一個物件>: (選取物件點6)
選取第二個物件:    (選取物件點1)

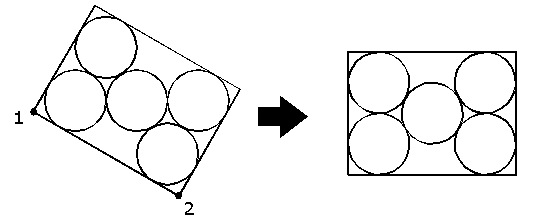

5. 旋轉物件：

指令: ROTATE
選取物件:               (選取所有的線與圓)
選取物件:               ([Enter] 離開)
基準點: _endp 於    (選取端點1)
<旋轉角度>/參考(R): R   (輸入參考模式R)
參考角度 <0>: _endp 於   (選取端點1)
第二點: _endp 於        (選取端點2)
新的角度: 0               (輸入新角度0)


5. 調整物件比例：(Scale相關觀念請參考『SCALE巧妙運用單元』)

指令: SCALE
選取物件:           (選取圓與矩形)
選取物件:            ([Enter] 離開選取)
基準點: _qua 於  (選取端點1)
<比例係數>/參考(R): R  (輸入參考模式R)
參考長度 <1>: _qua 於    (選取端點1，即舊長度的第一點)
第二點: _qua 於   (選取端點2，即舊長度的第二點)
新的長度: 50         (輸入新的長度點)


重點叮嚀：

指令: ROTATE
選取物件:               (選取所有的線與圓)
選取物件:               ([Enter] 離開)
基準點: _endp 於    (選取端點1)
<旋轉角度>/參考(R): R   (輸入參考模式R)
參考角度 <0>: _endp 於   (選取端點1)
第二點: _endp 於        (選取端點3)
新的角度:                 (選取端點2)
