更新日期：88/3/18 主題：掣點使用技巧

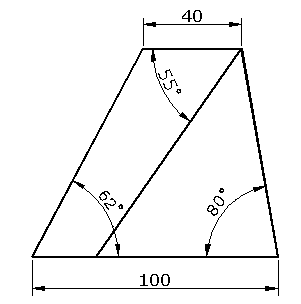

範例：繪製圖形條件如圖所示：
說明：
1.先畫出水平線100：
指令: LINE
起點: (選取任意點1)
下一點: 100 (打開F8將游標水平右邊移動輸入100)
下一點: ([Enter] 離開)

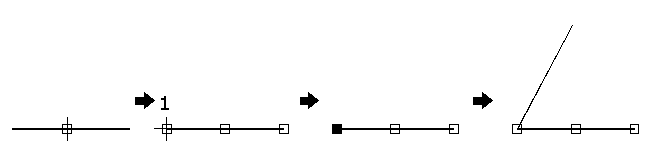

2. 使用掣點旋轉複製62度線段：
※ 不要下任何指令，移動十字游標框碰選線段，即出現掣點
※ 移動十字游標框碰選圖示中的掣點1，切記不要下抓點模式，掣點會自動吸附
** 拉伸 **
<拉伸到下一點>/基準點(B)/複製(C)/退回(U)/結束(X): ROTATE (按下滑鼠右鍵選取清單中『旋轉)
** 旋轉 **
<旋轉角度>/基準點(B)/複製(C)/退回(U)/參考(R)/結束(X): C
** 旋轉 (多重) **
<旋轉角度>/基準點(B)/複製(C)/退回(U)/參考(R)/結束(X): 62 (角度旋轉逆時鐘為正)
** 旋轉 (多重) **
<旋轉角度>/基準點(B)/複製(C)/退回(U)/參考(R)/結束(X): ([Enter] 離開，並連續按二次[Esc])

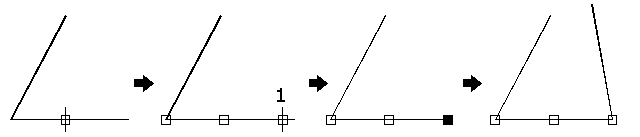

3. 同樣方法用掣點旋轉複製80度線段：
※ 不要下任何指令，移動十字游標框碰選線段，即出現掣點
※ 移動十字游標框碰選圖示中的掣點1，切記不要下抓點模式，掣點會自動吸附
** 拉伸 **
<拉伸到下一點>/基準點(B)/複製(C)/退回(U)/結束(X): ROTATE (按下滑鼠右鍵選取清單中『旋轉)
** 旋轉 **
<旋轉角度>/基準點(B)/複製(C)/退回(U)/參考(R)/結束(X): C
** 旋轉 (多重) **
<旋轉角度>/基準點(B)/複製(C)/退回(U)/參考(R)/結束(X): -80 (角度旋轉順時鐘為負)
** 旋轉 (多重) **
<旋轉角度>/基準點(B)/複製(C)/退回(U)/參考(R)/結束(X): ([Enter] 離開，並連續按二次[Esc])

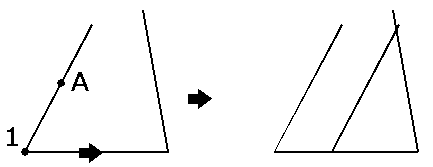

4. 水平複製線段距離40：
指令: COPY
選取物件: (選取物件A)
選取物件: ([Enter] 離開)
<基準點或位移>/多重(M): _endp 於 (選取端點1)
位移第二點: <正交 打開> 40 (打開F8將游標水平右邊移動輸入40)

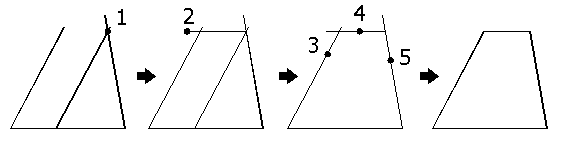

5. 完成上端水平線並修整線段：
指令: LINE
起點: (選取端點1)
下一點: (打開F8選取任意一點2)
下一點: ([Enter] 離開)指令: FILLET
(修剪模式) 目前的圓角半徑 = 0.0000 (注意看半徑是否為0，如果不是先作修改)
聚合線(P)/半徑(R)/修剪(T)/<選取第一個物件>: (選取物件3)
選取第二個物件: (選取物件點4)指令:FILLET
(修剪模式) 目前的圓角半徑 = 0.0000 (選取物件點4)
聚合線(P)/半徑(R)/修剪(T)/<選取第一個物件>: (選取物件點6)
選取第二個物件:指令:FILLET
(修剪模式) 目前的圓角半徑 = 0.0000
聚合線(P)/半徑(R)/修剪(T)/<選取第一個物件>: (選取物件點4)
選取第二個物件: (選取物件點5)

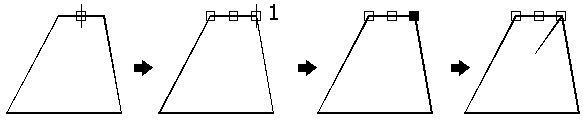

6. 使用掣點旋轉複製55度線段：
※ 不要下任何指令，移動十字游標框碰選線段，即出現掣點
※ 移動十字游標框碰選圖示中的掣點1，切記不要下抓點模式，掣點會自動吸附
** 拉伸 **
<拉伸到下一點>/基準點(B)/複製(C)/退回(U)/結束(X): ROTATE (按下滑鼠右鍵選取清單中『旋轉)
** 旋轉 **
<旋轉角度>/基準點(B)/複製(C)/退回(U)/參考(R)/結束(X): C
** 旋轉 (多重) **
<旋轉角度>/基準點(B)/複製(C)/退回(U)/參考(R)/結束(X): 55 (角度旋轉逆時鐘為正)
** 旋轉 (多重) **
<旋轉角度>/基準點(B)/複製(C)/退回(U)/參考(R)/結束(X): ([Enter] 離開，並連續按二次[Esc])

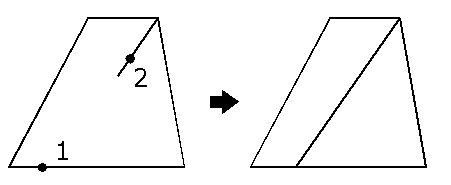

7. 將線段延伸大功告成!!
指令: EXTEND
選取邊界邊緣: (投影模式 = UCS, 邊緣模式 = 不延伸)
選取物件: (選取物件點5)
選取物件: ([Enter] 離開)
<選取要延伸的物件>/投影(P)/邊緣(E)/退回(U): (選取物件點5)
<選取要延伸的物件>/投影(P)/邊緣(E)/退回(U): ([Enter] 離開)
重點叮嚀：

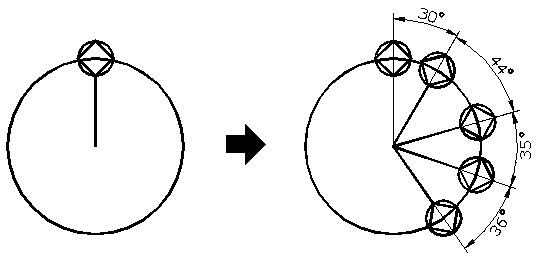

- 掣點 (GRIP) 是一個非常好用的功能，它是MOVE、STRECTH、SCALE、ROTATE及MIRROR的指令循環，您可以透過[Spacebar]或滑鼠右鍵循環切換功能，每一個指令功能都含有COPY的選項，讓您保留原有的物件不斷的複製，非常方便!!下列的圖形是無法用ARRAY來完成，您可以試試由掣點來完成!!
