更新日期：90/4/30 主題：AutoCAD
CAL計算機之巧妙運用範例9~13
本單元收錄於 AutoCAD特訓教材－[進階&系統規劃]
精選應用9：承上一單元精選應用8，請將線段與弧，以端點2為基準點旋轉角度同P2至P1：
指令:ROTATE
目前使用者座標系統中的正向角: ANGDIR=逆時鐘方向ANGBASE=0
選取物件: <- 選取右側弧與線
選取物件: <-[Enter]
指定基準點: <-選取端點2
指定旋轉角度或 [參考(R)]: 'CAL
>> 表示式: ang(end,end) <-輸入表示式
>> 選取圖元給 END 鎖點: <-選取端點P2
>> 選取圖元給 END 鎖點: <- 選取端點P1
72.2417 ß 求得線段角度A

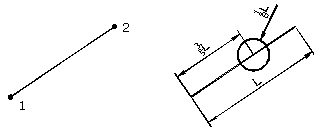

精選應用10：已知任意線段，欲於線段3/5位置上完成一圓，半徑為線長的1/8：
指令: CIRCLE
指定圓的中心點或 [三點(3P)/兩點(2P)/相切,相切,半徑(T)]: 'CAL
>> 表示式: plt(end,end,3/5) <- 輸入表示式
>> 選取圖元給 END 鎖點: <- 選取端點1
>> 選取圖元給 END 鎖點: <- 選取端點2
(139.943 -345.825 0.0) <- 求得圓心位置座標
指定圓的半徑或 [直徑(D)] <8.5434>: 'CAL
>> 表示式: dee/8 <- 輸入表示式
>> 選取一個端點給 DEE: <- 選取端點1
>> 選取另一個端點給 DEE: < - 選取端點2
6.68901 <- 求得圓半徑值
精選應用11：已知任意線段，請畫一個半徑20的圓與線段的中點相切：
指令: CIRCLE
指定圓的中心點或 [三點(3P)/兩點(2P)/相切,相切,半徑(T)]: 2P <- 輸入選項
指定圓直徑的第一個端點: mid <- 選取中點3
指定圓直徑的第二個端點: 'CAL
>> 表示式: @+nee*40 <- 輸入表示式
>> 選取一個端點給 NEE: <- 選取端點1
>> 選取另一個端點給 NEE: <- 選取端點1
(115.763 -389.846 0.0) <- 求得另一個直徑點
精選應用12：已知兩條任意線段，請於兩線段端點間交點處繪製半徑10的圓：
指令: CIRCLE
指定圓的中心點或 [三點(3P)/兩點(2P)/相切,相切,半徑(T)]: 'CAL
>> 表示式: ille <- 輸入表示式
>> 選取一個端點給 ILLE:第一條線: <- 選取端點1
>> 選取另一個端點給 ILLE:第一條線: <- 選取端點4
>> 選取一個端點給 ILLE:第二條線: <- 選取端點2
>> 選取另一個端點給 ILLE:第二條線: <- 選取端點3
(147.396 -488.861 0.0) <- 求得圓心座標點
指定圓的半徑或 [直徑(D)] <20.0000>: 10 <- 輸入半徑
精選應用13：已知矩形條件如下：
指令: RECTANG
指定第一個角點或[倒角(C)/高程(E)/圓角(F)/厚度(T)/線寬(W)]: <- 選取左下角點
指定其它角點: 'CAL
>> 表示式: [@sqr(8.35),sqrt(2)*9.5] <- 輸入表示式
(111.524 -558.998 0.0) <- 求得另一角座標點
