更新日期：90/4/30     主題：AutoCAD CAL計算機之巧妙運用範例1~4

本單元收錄於 AutoCAD特訓教材－[進階&系統規劃]

精選應用1：已知一個任意圓，畫出一個同心圓半徑為該圓的5/7

指令: CIRCLE
指定圓的中心點或 [三點(3P)/兩點(2P)/相切,相切,半徑(T)]: CEN
於                                                                     <- 選取圓1中心點
指定圓的半徑或 [直徑(D)] <48.4441>: 'CAL          <- 輸入’CAL
起始設定...>> 表示式: RAD*5/7                          <- 輸入表示式
>> 為 RAD 函數選取圓, 弧或聚合線段:                <- 選取圓1，完成圖形

　

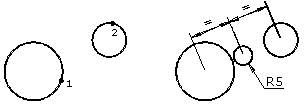

 精選應用2：已知二圓，請於兩圓連心線中點，畫上一個半徑為5的小圓：

指令: CIRCLE
指定圓的中心點或 [三點(3P)/兩點(2P)/相切,相切,半徑(T)]: 'CAL
>> 表示式: (CEN+CEN)/2                               <- 輸入表示式
>> 選取圖元給 CEN 鎖點:                               <- 選取圓1中心點
>> 選取圖元給 CEN 鎖點:                               <- 選取圓2中心點
(190.229 161.234 0.0)                                     <- 求得中點座標值
指定圓的半徑或 [直徑(D)] <8.9804>: 5              <-輸入半徑5

　

精選應用3：已知矩形與一條線段，請以矩形對角中點為圓心，線段長度為參考半徑，完成一圓：

指令: CIRCLE
指定圓的中心點或 [三點(3P)/兩點(2P)/相切,相切,半徑(T)]: 'CAL
>> 表示式: MEE                                            <-  輸入表示式
>> 選取一個端點給 MEE:                               <- 選取端點1
>> 選取另一個端點給 MEE:                            <-選取端點2
(70.2147 87.3565 0.0)                                    <- 求得中點座標值
指定圓的半徑或 [直徑(D)] <5.0000>: 'CAL
>> 表示式: DEE                                            <-輸入表示式
>> 選取一個端點給 DEE:                               <-選取端點3
>> 選取另一個端點給 DEE:                            <-選取端點4
17.3398                                                        <- 求得線段長度值

精選應用4：繪製正五邊形，邊長為456之平方根：

指令: POLYGON
輸入邊的數目 <4>: 5                                   <- 輸入邊數
指定多邊形的中心點或 [邊緣(E)]: E              <- 輸入選項
指定邊緣的第一個端點:                               <- 選取任意一點為起點
指定邊緣的第二個端點: 'CAL
>> 表示式: [@SQRT(456)<0]                       <-  輸入表示式
(85.7895 9.51962 0.0)                                 <- 求得第二端點座標
