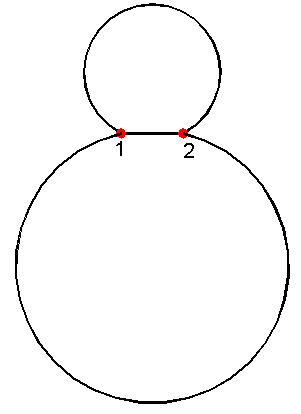

範例:繪製圖形條件如圖所示:
說明:
1.先畫出水平線20:
指令: LINE
起點: (選取任意點1)
下一點: 20 (打開F8將游標水平右邊移動輸入20)
下一點: ([Enter] 離開)
2. 執行畫弧:
指令: ARC
中心點(C)/<起點>: _endp 於 (選取端點1)
中心點(C)/終點(E)/<第二點>: E (輸入選項E)
終點: _endp 於 (選取端點2)
角度(A)/方向(D)/半徑(R)/<中心點>: R (輸入選項R)
半徑: -22 (輸入半徑-22,負值可畫出另一邊的弧)
3. 執行畫弧:
指令: ARC
中心點(C)/<起點>: _endp 於 (選取端點1)
中心點(C)/終點(E)/<第二點>: E (輸入選項E)
終點: _endp 於 (選取端點2)
角度(A)/方向(D)/半徑(R)/<中心點>: R (輸入選項R)
半徑: -44 (輸入半徑-44,負值可畫出另一邊的弧)
