單元一：空間製作 (一)  本單元是由陳誌誠老師所提供

欲觀看下列dwf圖檔，請在您的瀏覽器中外掛Autodesk 免費提供之whip31.exe

　

　

　

　

由立面圖產生空間，本節學習重點：

• Pline的產生
• 由不同的Pline

作圖思考：

• 由立面圖產生封閉區域，再擠出厚度。
• 由擠出的實體做布林運算差集可以得到開口的部分。
• 做好的立面經複製及旋轉達到組合的目的。

作法：

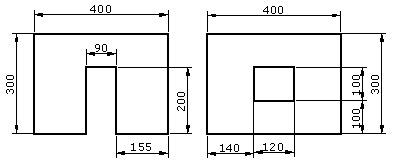

1. 先完成第一面牆

2. 將圖形建立為一個面域 (REGION)

指令:  REGION
選取物件:     (框選物件點1至點2)
選取物件:     ([Enter] 離開)

3. 同樣的方法將兩個矩形建立為面域

指令:  REGION
選取物件:     (框選兩個矩形物件)
選取物件:     ([Enter] 離開)

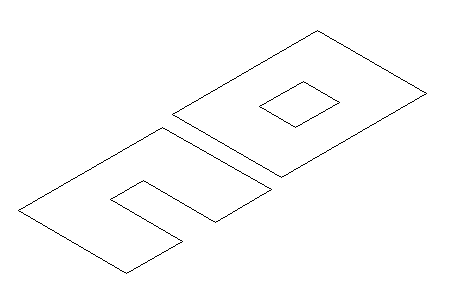

4. 將視景切換到西南等角視景

(請將您的工具列『檢視點』打開即可看見該工具選項，或輸入指令如下)

指令:VPOINT

旋轉(R)/<檢視點> <-1.0000,-1.0000,1.0000>: -1,-1,1

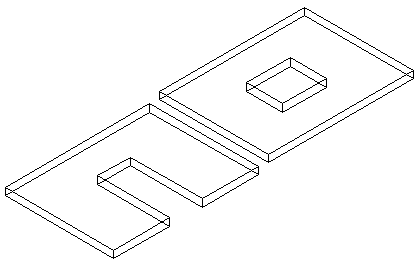

5. 將所有的物件擠出高度20

指令: EXTRUDE
選取物件:      (選取所有的物件)
選取物件:      ([Enter]離開選取)
路徑(P)/<擠出高度>: 20   (輸入高度20)
擠出推拔角度 <0>:   ([Enter]確認為0度)



6. 於矩形牆面挖一個口

指令: SUBTRACE
選取要被差集的實體和面域...
選取物件:      (選取外側矩形)
選取物件:      ([Enter] 離開選取)
選取要差集的實體和面域...
選取物件:      (選取內側小矩形)

選取物件:      ([Enter] 離開選取)

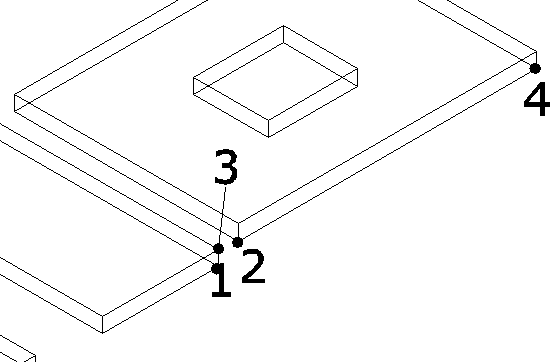

7.用ZOOM局部放大，對齊物件

指令: ALIGN
選取物件:       (選取ㄇ形物件)
選取物件:       ([Enter] 離開選取)
指定第一個來源點: _endp 於      (選取端點1)
指定第一個目標點: _endp 於     (選取端點2)
指定第二個來源點: _endp 於     (選取端點3)
指定第二個目標點: _endp 於     (選取端點4)
指定第三個來源點或 <繼續>:    ([Enter]離開)
調整物件比例到對齊點? 是(Y)/<否(N)>:   ([Enter])

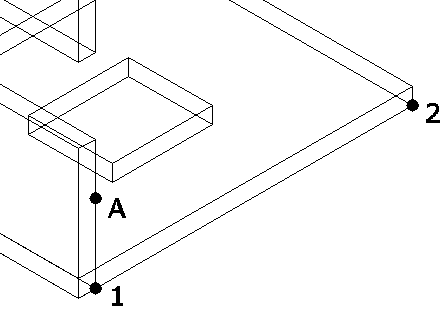

7.複製ㄇ形牆面

指令: COPY
選取物件:    (選取ㄇ形物件A)
選取物件:    ([Enter] 離開選取)
<基準點或位移>/多重(M): _endp  (選取端點1)
於 位移第二點: _endp 於     (選取端點2)

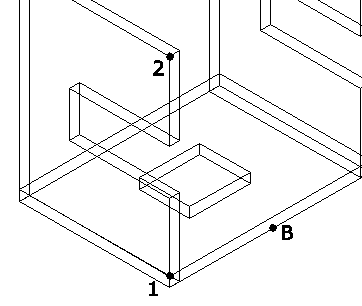

8.複製另一矩形牆面

指令: COPY
選取物件:    (選取矩形物件B)
選取物件:    ([Enter] 離開選取)
<基準點或位移>/多重(M): _endp  (選取端點1)
於 位移第二點: _endp 於     (選取端點2)

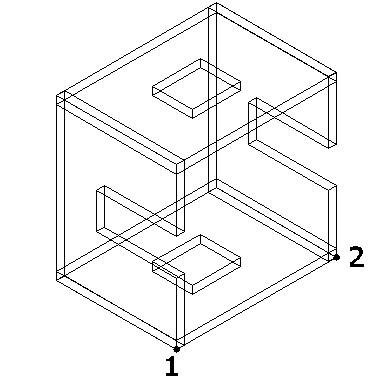

9.翻轉物件

指令: ROTATE3D
選取物件:      (選取所有物件)
選取物件:      ([Enter] 離開選取)
軸根據 -- 物件(O)/最後一個(L)/視景(V)/X 軸(X)/Y 軸(Y)/Z 軸(Z)/<二點(2)>:     (選取端點1)
於 軸上第二點: _endp 於    (選取端點2)
<旋轉角度>/參考(R): 90    (輸入旋轉角度)

10.聯集所有的物件

指令: UNION
選取物件:     (選取所有物件)
選取物件        ([Enter] 離開選取)

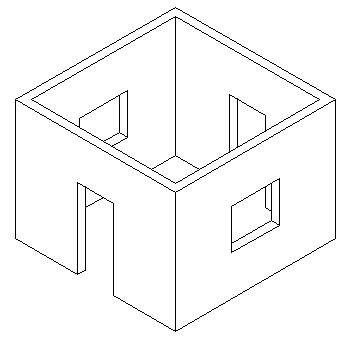

11.消除隱藏線，大功告成!!

指令: HIDE
